精品橱窗
本机主要测试输送带的拉伸强度、剥离强度、粘结性能等
| 是否进口： | 否 | 产地： | 山东济南 |
|---|---|---|---|
| 品牌： | 济南方圆 | 型号： | WDS-50 |
| 类型： | 电子拉力试验机 | 测量范围： | 0-50KN |
| 测量精度： | 1 | 最大负荷： | 50KN |
| 拉伸空间： | 0-600mm | 拉伸速度： | 0-500mm/min |
| 加工定制： | 是 |

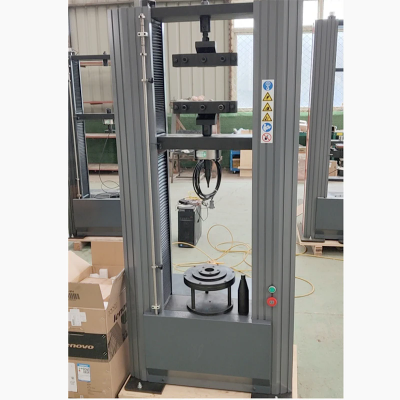

产品概述
本公司生产的WDS数显式电子万能试验机系列，可分为WDS-5/10/20/30/50/100六种型号，主要用于各种金属、非金属及复合材料进行拉伸、压缩、弯曲等力学性能指标的测试。精密的自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整。在试验中，检测材料的承载拉力、压力、抗拉强度、抗压强度、伸长变形、延伸率等技术指标。以上检测参数在试验结束后，由主控制器根据试验开始时设置的试验参数条件自动计算，同时显示相应的试验结果，各检测参数在试验结束后既可查询显示，也可打印.
试样的切取方法
输送带试样应在离开带边至少50mm且无接头的部位切取，纵向试样的纵向中心线应与带的纵向中心线平行，横向试样的横向中心线应与带纵向中心线垂直。试样的纵向边到从输送带切取的样品的任何一条边的距离均不得小于12mm。
对D型试样，沿样品的每一纵向边选择5个点，按图6所示尺寸把这5个点连成一切割线，用电锯沿切割线在样品上切取试样
试验程序
将试样对称地夹在拉力试验机的两夹持器上，目的是使纵向中心线、夹持器中心线与拉力的作用线方向一致。如果使用伸长测定仪，将伸长测定仪的两个侧头置于试样标线上。
试验开始前夹持器内侧之间的距离应为∶
a）对于A型试样∶（220±10）mm；
b）对于B型试样和D型试样∶（415±10）mm；
c）对于C型试样∶（240±10）mm。
在试验开始时预加在试样上的负荷应不超过公称拉伸强度的0.5%。
起动试验机以恒定速度（100±10）mm/min持续拉伸试样，对从带的纵向切取的试样，当拉力达到参考力（见3.3）值时，记录标距的增加量。继续试验直到拉力记录装置达到值，或者直到试样断裂，或者直到显而易见地发生织物断裂为止，记录该力和在该力时标距的增加量。
如果断裂不发生在试样的两标线间或者试验过程试样在夹持器间发生滑动，就应放弃获得的任何试验结果并重新换一个新试样试验。
输送带拉力试验机主要技术指标
| 产品名称 | 数显式电子万能试验机（门式框架结构） | ||||
| 产品型号 | WDS-5 | WDS-10 | WDS-20 | WDS-50 | WDS-100 |
| 结构形式 | 门式结构 | ||||
| 试验力（KN） | 5Kn | 10Kn | 20Kn | 50Kn | 100Kn |
| 试验力级别 | 1级 | ||||
| 试验力测量范围 | 0.2%--***FS | ||||
| 试验力示值相对误差 | ≤示值的±1% | ||||
| 力分辨率 | 1/500000 | ||||
| 位移测量装置 | 光电编码器 | ||||
| 位移示值相对误差 | ≤示值的±1% | ||||
| 位移分辨率（mm） | 0.001 | ||||
| 位移速率调节范围（mm/min） | 0.05-500无极调速 | ||||
| 安全保护装置 | 机械限位保护和软件过载保护 | ||||
| 有效拉伸空间（mm） | 750 | ||||
| 有效压缩空间（mm） | 600 |
我公司长期提供【输送带拉伸测试 织芯物检验 5吨拉力机数显万能测试仪】，如果您对我们的【输送带拉伸测试 织芯物检验 5吨拉力机数显万能测试仪】感兴趣，请随时拨打下方的电话，点击留言或QQ与我交谈。联系我时，请说明是在供应商网上看到的，谢谢！
| 联系人 | 单女士 |
|---|---|
| 电话 | 138-64006141 |
| 手机 | |
